USBのデバイスで 非接触ICカードリーダー、SONYのRC-S380という型番*1のを持っている。PICのUSB-HOST機能でつないでどこまでできるかやってみた。
自分のSUICAカードをカードリーダーにおいて、製造ID/製造パラメータ/システムコード*2というのを読み取れたであろうところまでできた。*3
今回もPIC24FJ64GB002。MCCでMLA USB-HOST LITE有効でコード生成。これと別に追加で、github.com上のMLAからusb_host_generic.c(.h)を拝借。*4
- usb_host_generic.cを利用することで恩恵にあずかったのはUSBHostGenericRead()/USBHostGenericWrite()、それからGENERIC_DEVICE構造体*5。usb_host_generic.c全般にもとののままでは、通信時に渡したり参照するエンドポイントの番号が固定値になっていて、残念ながら今回のデバイスとあってない。今回のトライではusb_host_generic.cの中で固定値修正。
- RC-S380君とのやりとりの仕方は後述の通り、raspberry pi母艦でカードを読み取りして調べた。USB通信としてはBULK転送を使っている模様。usb_host_config.hに#define USB_SUPPORT_BULK_TRANSFERSを追加*6
- usb_host_config.c#usbClientDrvTable[]に、usb_host_generic.cのUSBHostGenericInitialize, USBHostGenericEventHandler を列挙、DataEventHandlerはNULL*7
- usb_host_config.c#usbTPLに受け入れるデバイスを追記。(usb_host_config.h)NUM_TPL_ENTRIES の数を合わせておく。
RC-S380君とのインタフェースを調べるにあたり、raspberry pi3にカードリーダをつなぎ、nfcpyというpythonモジュールを利用して、どういう通信をしているかを観察することができた。example/sense.pyコマンドにデバッグオプションを渡して実行するとUSB通信層のログを出力してくれる。sense.pyではsrc/nfc/clf/__init__.py, src/nfc/clf/rcs387.pyが中心的なコードになる。
カードを乗せずに実行した結果はこれ。引数の212Fというのはカードリーダシステムのタイプを指定するようで、212が通信速度Fはテクノロジータイプ（カードシステム F)elica?)を意図して命名したのかも。
pi@Goliath:~/github.com/nfcpy $ sudo python3 examples/sense.py -d -v 212F 284 ms [nfc.clf] searching for reader on path usb 285 ms [nfc.clf.transport] using libusb-1.0.22 288 ms [nfc.clf.transport] path matches '^(usb|)$' 295 ms [nfc.clf.device] loading rcs380 driver for usb:054c:06c3 306 ms [nfc.clf.transport] >>> 0000ff00ff00 318 ms [nfc.clf.rcs380] SetCommandType 01 318 ms [nfc.clf.transport] >>> 0000ffffff0300fdd62a01ff00 320 ms [nfc.clf.transport] <<< 0000ff00ff00 320 ms [nfc.clf.transport] <<< 0000ffffff0300fdd72b00fe00 321 ms [nfc.clf.rcs380] GetFirmwareVersion 321 ms [nfc.clf.transport] >>> 0000ffffff0200fed6200a00 322 ms [nfc.clf.transport] <<< 0000ff00ff00 323 ms [nfc.clf.transport] <<< 0000ffffff0400fcd7211101f600 323 ms [nfc.clf.rcs380] firmware version 1.11 323 ms [nfc.clf.rcs380] GetPDDataVersion 323 ms [nfc.clf.transport] >>> 0000ffffff0200fed6220800 324 ms [nfc.clf.transport] <<< 0000ff00ff00 325 ms [nfc.clf.transport] <<< 0000ffffff0400fcd72300010500 325 ms [nfc.clf.rcs380] package data format 1.00 326 ms [nfc.clf.rcs380] SwitchRF 00 326 ms [nfc.clf.transport] >>> 0000ffffff0300fdd606002400 327 ms [nfc.clf.transport] <<< 0000ff00ff00 327 ms [nfc.clf.transport] <<< 0000ffffff0300fdd707002200 327 ms [nfc.clf.rcs380] GetFirmwareVersion 328 ms [nfc.clf.transport] >>> 0000ffffff0200fed6200a00 328 ms [nfc.clf.transport] <<< 0000ff00ff00 329 ms [nfc.clf.transport] <<< 0000ffffff0400fcd7211101f600 329 ms [nfc.clf.rcs380] firmware version 1.11 330 ms [nfc.clf] using SONY RC-S380/P NFC Port-100 v1.11 at usb:001:038 330 ms [nfc.clf.rcs380] SwitchRF 00 330 ms [nfc.clf.transport] >>> 0000ffffff0300fdd606002400 331 ms [nfc.clf.transport] <<< 0000ff00ff00 331 ms [nfc.clf.transport] <<< 0000ffffff0300fdd707002200 23:45:56 None 332 ms [nfc.clf.rcs380] SwitchRF 00 333 ms [nfc.clf.transport] >>> 0000ffffff0300fdd606002400 333 ms [nfc.clf.transport] <<< 0000ff00ff00 334 ms [nfc.clf.transport] <<< 0000ffffff0300fdd707002200 334 ms [nfc.clf.transport] >>> 0000ff00ff00
clfの実装を見ると、カードリーダーに対して、１）コマンド送信し、 ２）コマンドに対するACKを受信し、３）コマンドに対するデータを受信する、のパターンで通信をしている。いくつかの準備コマンドを経て"InCommRF"というコマンド(0x04)でID読み出しが行われると理解。”コマンド”は１バイト＋パラメータで構成されていて、固定ヘッダ、テイルと間にチェックサム？を付加している。PICで実装の場合は、送信ではUSBHostGenericWrite()、受信はUSBHostGenericRead()で動作してくれた。仕様としては全然調べていないけれどもACKの値判定などrcs380.pyの判定をそのまま参考にした。
率直に書くと、INA219のときと同じように、上記実行出力のテキストを得たらあとはバイト配列をコピペしつつ、src/nfc/clf/rcs387.pyを参考にしてPICのコードを書き進めた。
時間を費やしたのは、PICからBULK転送をさせるためにusb_host_generic.cをどう使えばいいか、みたいなところの実装部分。MCCが出力するUSBコードはBULK転送も用意してくれていたのだけれどもdefine追加で有効にする必要あった。usb_host.cの範囲含めて色々デバッグプリント差し込んで試行錯誤の末できるようになった。
example/sense.pyは、カードリーダとの通信で、最初にSoftResetということでこのデバイスとしてのACKパケットを一つ送っている。これの応答はUSB通信上NACKとして戻るぽいのだが、clfのpythonではexceptionで処理されてる。自分今回example/sense.pyと同じように送ってみているが、このACK送信に対するreadをしていない。NACKが戻ってきたの扱いをうまくできてなく*8、その辺実装はもっとがんばらないといけないっぽい。

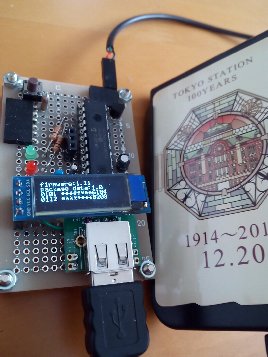

やったものはこんな雰囲気・プロトタイプレベル。普段使いのSUICAに加えて、あとすごく前にJR東「東京駅開業100周年記念Suica」１枚購入していた*9のを思い出したので探し出してかざしてみたら別のIDがちゃんと（？！*10）表示された。
まぁ、PICでICカードを識別できて、その次にやらせたいアクションを考えたとき、PICならではの用途はなかなか思いつかない、かな。。
